La maquette décorative du "Jodel D112" |  |
--ooOoo--
|
La maquette décorative du "Jodel D112" | |
--ooOoo--

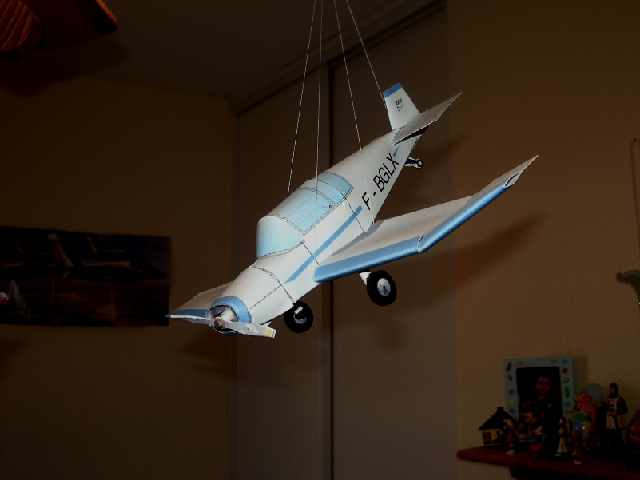

La maquette du "Jodel D112" est la première maquette que j'ai fait faire à mon petit-fils Jean-Charles. En voici le résultat :
Cette maquette peut être récupérée sur internet à l'adresse suivante
http://pierreg.free.fr/carton/projet/jodel/jodel.htm
Elle est relativement facile à réaliser pour Jean-Charles à part quelques petits points où j'ai dû un peu intervenir.

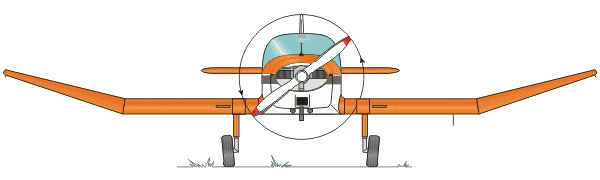

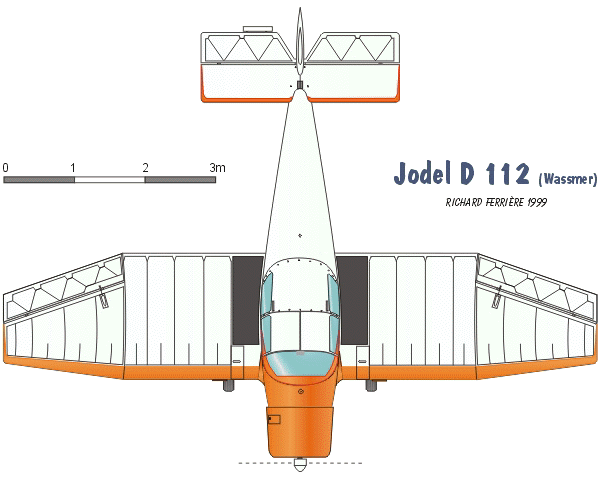

Plan 3 vues de l'aéronef :
Les plans de découpe :
Dans l'éventualité d'une disparition de la page à l'adresse internet ci-avant citée, tous les éléments de la fabrication ont été repris à une plus grande échelle.

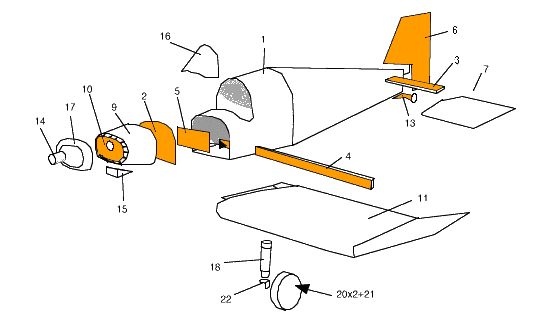

Désignation des pièces :
Les pièces en couleur orange doivent être découpées dans du carton épais
|
1
|
:
|
fuselage |
|
1b
|
:
|
raccordement de la partie arrière de la verrière au niveau de la découpe en arrondi |
|
2
|
:
|
cloison de renfort en arrière du bloc-moteur |
|
3
|
:
|
barre de soutien de l'empennage |
|
4
|
:
|
barre de soutien des ailes |
|
5
|
:
|
cloison de renfort à avant du fuselage |
|
6
|
:
|
dérive |
|
7
|
:
|
empennage droit |
|
8
|
:
|
empennage gauche |
|
9
|
:
|
capot-moteur |
|
10
|
:
|
cloison avant du bloc-moteur |
|
11
|
:
|
aile avant droite |
|
12
|
:
|
aile avant gauche |
|
13
|
:
|
roulette de queue |
|
14
|
:
|
axe de l'hélice |
|
15
|
:
|
filtre à air |
|
16
|
:
|
pare-brise de la verrière |
|
17
|
:
|
profilage avant du capot-moteur |
|
18
|
:
|
jambe droite du train principal |
|
19
|
:
|
jambe gauche du train principal |
|
20
|
:
|
roues du train principal |
|
21
|
:
|
bande de roulage des roues du train principal |
|
22
|
:
|
moyeu de roue du train principal |
|
23
|
:
|
hélice |
|
23a
|
:
|
cache-moyeu de l'hélice |
Déroulement de la construction :
